Vis et assemblages : quelle vis, quelle longueur, quel avant-trou
Deux épaisseurs de bois, un diamètre de vis : le calcul donne la plage de longueurs qui convient et dit s'il faut un avant-trou, avec les règles de l'Eurocode 5 appliquées comme repères de bricolage.
Sommaire de la page
Longueur de vis : la règle

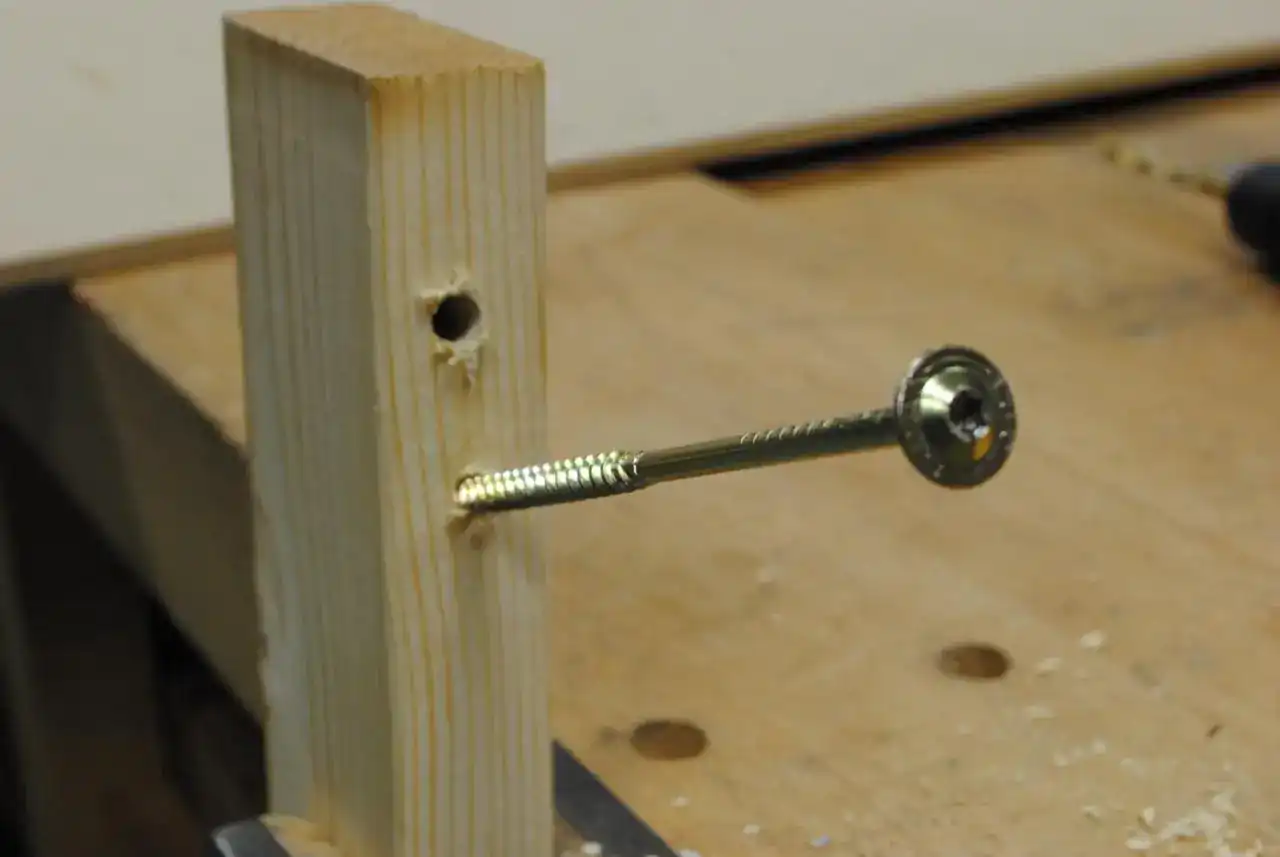

Une vis tient par la partie filetée ancrée dans la pièce qui reçoit la pointe. L'Eurocode 5 (NF EN 1995-1-1, § 8.7.2) demande une longueur d'ancrage d'au moins 6 fois le diamètre pour une vis sollicitée dans son axe. D'où la longueur minimale : épaisseur de la pièce fixée + 6 × diamètre. La longueur maximale est celle qui ne ressort pas de l'autre côté.
| Assemblage courant | Vis 5 mm : longueur mini | Longueur maxi sans traverser |
|---|---|---|
| planche 22 mm sur tasseau 45 mm | 52 mm | 62 mm |
| lame 27 mm sur traverse 45 mm | 57 mm | 67 mm |
| planche 22 mm vissée sur le chant de 45 d'un montant 45 × 95 (95 mm de profondeur) | 52 mm | 112 mm |
Avant-trou
Selon l'Eurocode 5 (§ 8.7), l'avant-trou n'est pas requis dans les résineux pour une vis dont la tige lisse fait 6 mm ou moins ; il l'est au-delà, et pour toutes les vis dans les feuillus. Il se perce au diamètre de la tige sur la longueur de la tige, et à environ 70 % de ce diamètre sur la partie filetée. Près d'un bout de planche, un avant-trou évite aussi de la fendre, même en résineux.
Dehors : l'inox
En extérieur, prenez des vis en acier inoxydable : A2 dans la plupart des cas, A4 en bord de mer ou près d'une piscine. Les essences riches en tanins (chêne, châtaignier, douglas) tachent en noir autour des vis qui ne sont pas en inox.
Vis, boulons, équerres
- vis : pour presque tout dans nos plans (ossatures légères, lames, meubles) ;
- boulons traversants : là où un assemblage travaille en arrachement ou en rotation (pieds de table de pique-nique, pieds d'un lit) ;
- équerres et sabots : pour poser une poutre sur une autre sans l'entailler (poutre centrale d'un lit, solives).
Le détail des pièces et de la visserie de chaque plan est donné par son calculateur ; l'optimiseur de liste de coupe aide à préparer le bois.
Passez de la théorie à la liste de coupe
Chaque plan applique ces règles à vos dimensions : sections, longueurs, quantités, sans recalcul à la main.
À voir aussi
Questions fréquentes
Quelle longueur de vis pour une planche de 22 mm ?
Avec une vis de 5 mm : au moins 22 + 6 × 5 = 52 mm, et pas plus que l'épaisseur totale moins 5 mm pour que la pointe ne ressorte pas.
Faut-il pré-percer le chêne ?
Oui : dans les feuillus, l'Eurocode 5 demande un avant-trou pour toutes les vis.
