Plan paramétrique · Abris de jardin
Plan d'appentis en bois adossé à un mur
Un toit à une pente accroché au mur d'un côté et posé sur des poteaux de l'autre. Donnez la longueur le long du mur, l'avancée et les deux hauteurs : le calcul donne chaque pièce et la surface couverte.
Limites de ce plan : longueur le long du mur 200 à 500 cm ; avancée (du mur au nu extérieur des poteaux) 120 à 300 cm ; hauteur au mur (dessus de la muralière) 230 à 320 cm ; hauteur à l'avant (dessus de la sablière) 200 à 280 cm ; débord de toiture (avant et côtés) 0 à 40 cm. Hors de ces bornes, le calcul est refusé : au-delà, faites dimensionner la structure par un professionnel (Eurocode 5, DTU 31.1).
À quoi ressemble le PDF
Ces aperçus montrent un autre plan de la même famille : le PDF de ce plan a la même structure, avec ses propres pièces et vues. Pages réelles du PDF d'exemple « Abri de jardin 2 pentes », fabriqué par le même programme aux dimensions par défaut et marqué « EXEMPLE ». Le vôtre reprend exactement les cotes saisies dans le calculateur. Ouvrir le PDF d'exemple.
Ce que vous recevez
- les 2 vues cotées (coupe, face avant)
- le plan de débit barre par barre (17 barres aux dimensions par défaut), dans l'ordre de coupe
- les 5 étapes de construction numérotées
- la check-list sécurité et les hypothèses de calcul
- un fichier PDF A4 à imprimer ou à garder sur téléphone, téléchargé dès le paiement et envoyé par e-mail
Téléchargement immédiat · PDF A4 à imprimer · prix TTC · lien aussi envoyé par e-mail
Prix TTC, montant total payé. Vendu par Lacangel Group (SAS). Paiement par carte sur la page sécurisée de Stripe.
Pourquoi prendre le PDF
Ce que vous gagnez
- Une liste de bois prête pour le magasin : barres à acheter par section et par longueur.
- Moins de chutes : chaque barre est découpée sur le papier avant de l'être à la scie, trait de scie compté.
- Pas de recalcul au crayon : les cotes de chaque pièce sont celles de vos dimensions.
- Un ordre de travail : étapes numérotées, check-list sécurité à lire avant la première coupe.
- Tout sur papier ou sur téléphone : un seul PDF A4, à emporter à l'atelier.
Pour qui
- Vous voulez un abri à la taille exacte de votre coin de jardin, pas à celle d'un kit.
- Vous voulez savoir avant de commencer quelle formalité s'applique : affichée en direct pour les abris indépendants, expliquée pour l'appentis adossé.
- Vous savez visser et scier droit, et préférez acheter votre bois vous-même.
Avant d'acheter
Mon magasin ne vend pas ces longueurs de bois.
Dans les réglages avancés du calculateur, entrez les longueurs de votre fournisseur (par exemple 240, 300, 400) : la liste de coupe est refaite avec elles, et le PDF reprend ces mêmes longueurs.
Je ne suis pas encore sûr de mes dimensions.
Le calcul est gratuit : changez les dimensions autant que vous voulez avant de payer. Le PDF est fabriqué avec les valeurs affichées au moment de la commande.
Je veux voir à quoi ressemble le PDF.
Un PDF d'exemple complet d'un plan de la même famille, marqué « EXEMPLE », s'ouvre gratuitement depuis cette page : même programme, mêmes rubriques que le vôtre.
Et si le PDF ne correspond pas à mes dimensions ?
Écrivez-nous : nous le corrigeons ou nous le remboursons (garantie légale de conformité, CGV article 6).
15 € TTC — obtenir le PDF à mes cotes
Téléchargement immédiat · PDF A4 à imprimer · prix TTC · lien aussi envoyé par e-mail
Sommaire de la page
Comment le plan est construit

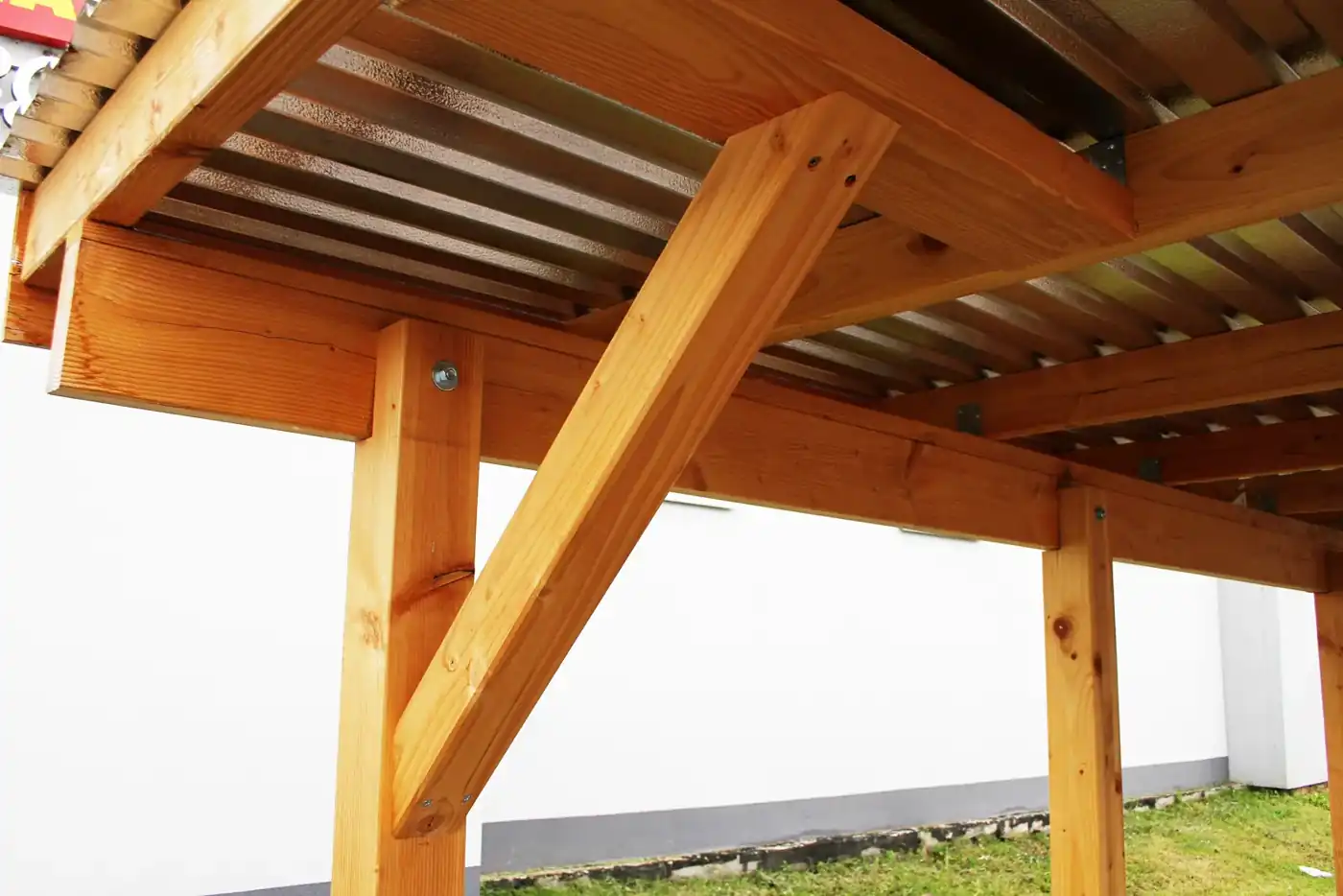

Côté mur, une lambourde (muralière) 45 × 145 mm est fixée de niveau par deux rangs de chevilles ; les chevrons y sont suspendus dans des sabots. Côté jardin, des poteaux 90 × 90 mm tous les 2,50 m au plus portent une sablière en deux plis, contreventée par des jambes de force. Les chevrons passent en 45 × 145 mm dès que l'avancée dépasse 2 m.
Votre abri, votre liste de bois
Le calcul ci-dessus donne déjà les barres à acheter. Le PDF ajoute chaque barre découpée dans l'ordre de coupe, à imprimer pour le magasin et l'atelier.
La fixation au mur décide de tout
La muralière reprend la moitié du poids du toit et de la neige. Sa fixation dépend du mur : béton ou pierre pleine, brique creuse, parpaing, ossature bois n'utilisent pas les mêmes chevilles. Ne fixez jamais dans un enduit, un doublage ou un bardage seuls. En cas de doute, demandez conseil à un professionnel ou au fabricant des fixations.
Formalité : c'est une extension
Accolé à la maison, l'appentis crée de l'emprise au sol sur une construction existante. Au-delà de 5 m², une déclaration préalable ; en zone urbaine d'un PLU, le permis n'est exigé qu'au-delà de 40 m² (20 m² ailleurs), avec des cas particuliers au-delà de 150 m² au total. Le détail est sur notre page extension de 40 m².
Ce que le PDF ajoute
- la coupe cotée mur / muralière / chevrons / poteau et la face avant ;
- le plan de débit, les étapes et la check-list sécurité (perçage d'un mur habité, réseaux encastrés).
À voir aussi
Questions fréquentes
Quelle pente pour un appentis ?
Celle que demande la couverture choisie (voir la notice du fabricant). Le calculateur la déduit de la hauteur au mur et de la hauteur à l'avant, et exige au moins 10 cm de différence.
Un appentis ouvert compte-t-il dans la surface de plancher ?
Non : il n'est pas clos. Il compte en revanche dans l'emprise au sol, qui décide de la formalité.
Sources
- Code de l'urbanisme, art. R*421-17 (travaux sur l'existant soumis à déclaration préalable) — vérifié le 30 septembre 2026
- Code de l'urbanisme, art. R*421-14 (travaux sur l'existant soumis à permis) — vérifié le 30 septembre 2026
- Code de l'urbanisme, art. R*420-1 (définition de l'emprise au sol) — vérifié le 30 septembre 2026
