Plan de cabane sur pilotis à vos dimensions

Une plateforme sur poteaux contreventés, une terrasse protégée par un garde-corps et une cabane à deux pentes en fond de plateforme. Tout se recalcule quand vous changez la hauteur ou les dimensions.

Calcul gratuitPDF à vos dimensions : 15 € TTCMis à jour le 30 septembre 2026

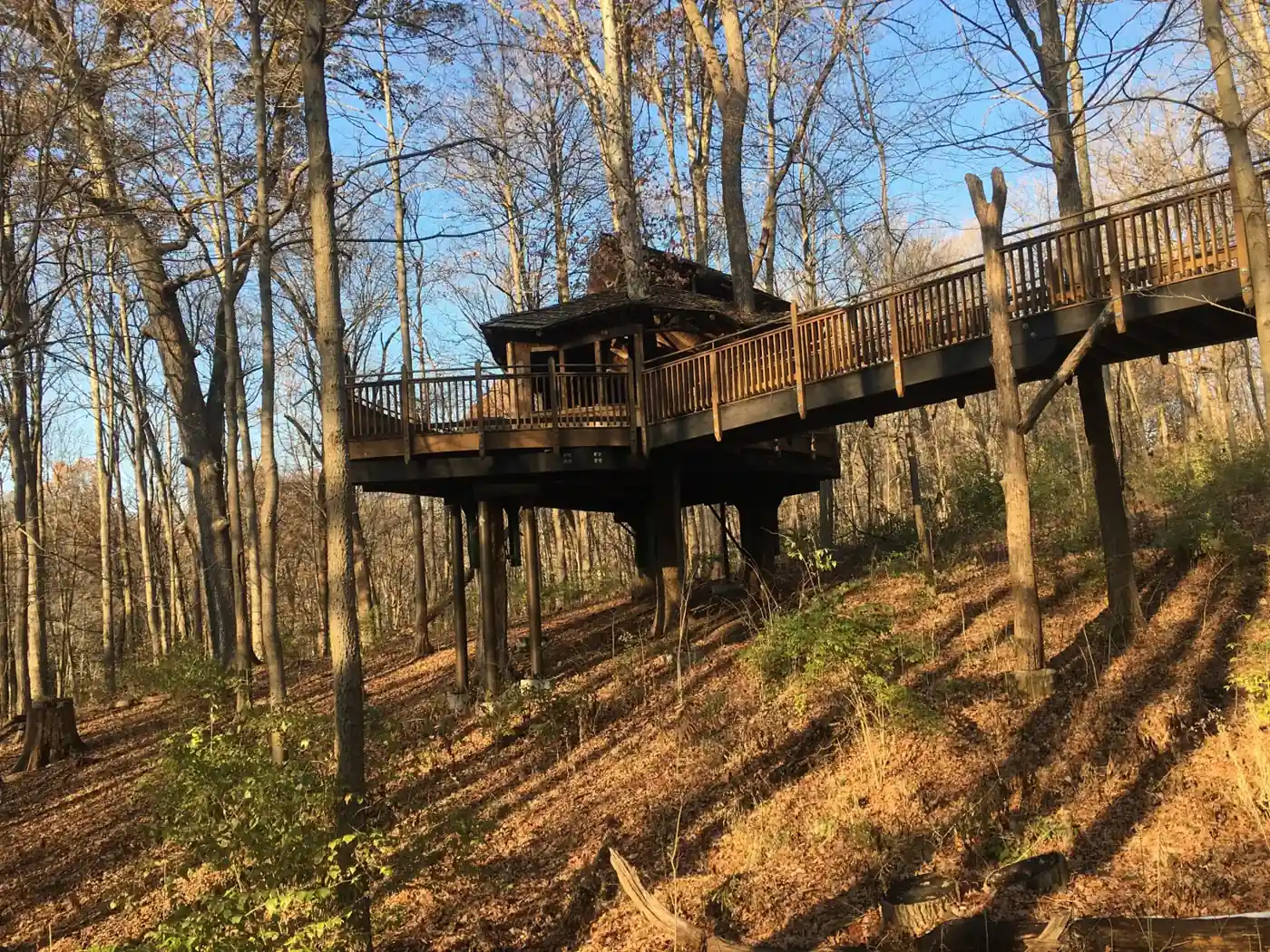

Cabane perchée en bois sur pilotis dans un sous-bois, reliée au terrain par une passerelle à garde-corps
Exemple de cabane perchée sur pilotis, pas une réalisation de client — votre plan est calculé à vos cotes (photo : CaseGrillot, Wikimedia Commons, CC0).
PDF à vos cotes15 € TTCObtenir le PDF

Vos dimensions

Réglages avancés
120 cmhauteur du plancher
186 × 186 cmcabane (intérieur des murs)
200 × 80 cmterrasse avec garde-corps
337 cmhauteur totale au faîtage
148pièces de bois à couper
Formalité pour vos dimensions

Déclaration préalable de travaux

Emprise au sol 5,6 m², surface de plancher 1,46 m². Au moins une des deux surfaces dépasse 5 m² sans dépasser 20 m² : déclaration préalable en mairie. Le plan local d'urbanisme de votre commune peut ajouter des règles (hauteur, distance aux limites, aspect).

Code de l'urbanisme, art. R421-9 · Service-public.fr : quelle autorisation pour un abri de jardin ? — vérifié le 30/09/2026. Détail des règles

Face avant (pilotis, terrasse, garde-corps, échelle)portillon200120 (plancher)100 (garde-corps)échelle de meunier à 70° (pied à 44 cm)
Face avant (pilotis, terrasse, garde-corps, échelle) — cotes en cm
Liste des pièces (148 pièces, 44 repères)
QtéRepèrePièceSectionLongueur
2M1Lisse basse et sablière (façade avant)45 × 70 mm (ossature légère)200 cm
4M2Montant (façade avant)45 × 70 mm (ossature légère)131 cm
2M3Poteau d'huisserie (façade avant)45 × 70 mm (ossature légère)131 cm
2M4Montant nain sous linteau (façade avant)45 × 70 mm (ossature légère)105,5 cm
1M5Linteau sur chant (façade avant)45 × 95 mm (ossature)69 cm
1M6Montant nain au-dessus du linteau (façade avant)45 × 70 mm (ossature légère)16 cm
2M7Lisse basse et sablière (façade arrière)45 × 70 mm (ossature légère)200 cm
5M8Montant (façade arrière)45 × 70 mm (ossature légère)131 cm
2M9Lisse basse et sablière (pignon gauche)45 × 70 mm (ossature légère)186 cm
4M10Montant (pignon gauche)45 × 70 mm (ossature légère)131 cm
1M11Montant sous le poteau de faîtage, continu de la lisse à la sablière (pignon gauche)45 × 70 mm (ossature légère)131 cm
2M12Lisse basse et sablière (pignon avec fenêtre)45 × 70 mm (ossature légère)186 cm
4M13Montant (pignon avec fenêtre)45 × 70 mm (ossature légère)131 cm
2M14Poteau d'huisserie (pignon avec fenêtre)45 × 70 mm (ossature légère)131 cm
2M15Montant nain sous linteau (pignon avec fenêtre)45 × 70 mm (ossature légère)112,5 cm
2M16Linteau renforcé sous le poteau de faîtage, 2 plis 45 × 145 cloués-collés sur chant (pignon avec fenêtre)45 × 145 mm (plancher)69 cm
1M17Montant nain au-dessus du linteau (pignon avec fenêtre), dont un à l'aplomb du poteau de faîtage45 × 70 mm (ossature légère)4 cm
1M18Appui de fenêtre (pignon avec fenêtre)45 × 70 mm (ossature légère)60 cm
1M19Montant nain sous l'appui (pignon avec fenêtre)45 × 70 mm (ossature légère)58 cm
4M20Montant de triangle de pignon (coupe biaise en tête)
longueur au grand côté		45 × 70 mm (ossature légère)31,2 cm
2M21Poteau de faîtage (au milieu de chaque pignon)
porte la faîtière ; repose sur la sablière de pignon à l'aplomb du montant continu (ou du nain) prévu dessous		45 × 70 mm (ossature légère)53 cm
10T1Chevron (coupe d'aplomb au faîtage, entaille sur la sablière)
5 par versant, entraxe 53,4 cm ; coupes d'aplomb à 35° au faîtage et en about ; entaille d'appui : assise 3,6 cm, profondeur 2,5 cm, à 12,2 cm du pied mesurés sous le chevron		63 × 75 mm (chevron)134,3 cm
1T2Faîtière (sur chant)
repose sur les deux poteaux de faîtage		45 × 145 mm (plancher)220 cm
1T3Entrait (relie deux chevrons opposés au niveau des sablières)
un couple de chevrons sur deux, pignons exclus		45 × 95 mm (ossature)200 cm
4T4Planche de rive (rampant)22 × 145 mm (planche)134,3 cm
2T5Bandeau d'égout (bas de pente)22 × 145 mm (planche)220 cm
3S1Poteau (du pied de poteau au dessous de la main courante)
pied de poteau métallique sur plot béton, jamais enterré nu		90 × 90 mm (poteau)215,5 cm
5S2Poteau (du pied de poteau au dessous du plancher)
pied de poteau métallique sur plot béton		90 × 90 mm (poteau)117,3 cm
2S3Ceinture de rive avant / arrière (boulonnée aux poteaux)
2 boulons Ø 10 à 12 mm par poteau		45 × 145 mm (plancher)209 cm
2S4Ceinture de rive gauche / droite (boulonnée aux poteaux)
2 boulons par poteau		45 × 145 mm (plancher)280 cm
4S5Solive (sur sabots entre les ceintures)
entraxe 40 cm au plus		45 × 145 mm (plancher)280 cm
2S6Poutre de reprise sous les solives (moise de part et d'autre des poteaux de côté)
boulonnée aux poteaux, dessus au niveau du dessous des solives		45 × 145 mm (plancher)209 cm
16S7Jambe de force à 45° (contreventement poteau → ceinture)
2 par poteau, dans les deux directions, boulonnées		45 × 95 mm (ossature)72,7 cm
1G1Main courante (avant)
posée à plat sur les poteaux, à 1 m au-dessus du plancher		45 × 95 mm (ossature)140 cm
1G2Main courante (gauche)
posée à plat sur les poteaux, à 1 m au-dessus du plancher		45 × 95 mm (ossature)80 cm
1G3Main courante (droite)
posée à plat sur les poteaux, à 1 m au-dessus du plancher		45 × 95 mm (ossature)80 cm
23G4Barreau vertical (vide de 11 cm au plus entre deux barreaux)
vissé côté plateforme contre la ceinture et sous la main courante, 2 vis à chaque bout ; aucune pièce horizontale côté plateforme entre le plancher et la main courante		45 × 45 mm (tasseau)108,2 cm
2G5Poteau de garde-corps d'accès (bord de l'ouverture de l'échelle)
boulonné à la ceinture (2 boulons), reçoit la main courante et les charnières du portillon		90 × 90 mm (poteau)112,7 cm
2G6Portillon : montant (côté charnières et côté loquet)
posé à plat		45 × 95 mm (ossature)90,5 cm
2G7Portillon : traverse haute et basse (côté échelle, jamais côté plateforme)
1 cm de jeu de chaque côté		45 × 95 mm (ossature)58 cm
3G8Portillon : barreau (vide de 11 cm au plus)
vissé sur les traverses, côté plateforme		45 × 45 mm (tasseau)90,5 cm
2E1Limon d'échelle de meunier (dépasse d'1 m au-dessus du plancher pour la prise en main)
inclinaison 70°, pied bloqué au sol		45 × 145 mm (plancher)227,7 cm
4E2Marche d'échelle (entre limons, sur tasseaux)
4 marches espacées de 24 cm		27 × 145 mm (lame de platelage)50 cm
8E3Tasseau sous marche (vissé au limon, 3 vis)
2 par marche		45 × 45 mm (tasseau)14,5 cm

Bois à acheter (liste de coupe optimisée)

SectionBarres à acheterLinéaireChutes
45 × 70 mm (ossature légère)13 × 400 cm + 1 × 240 cm54,4 m2 m (4 %)
45 × 95 mm (ossature)7 × 300 cm21 m0,65 m (3 %)
45 × 145 mm (plancher)6 × 500 cm + 2 × 300 cm36 m2,69 m (7 %)
63 × 75 mm (chevron)5 × 300 cm15 m1,56 m (10 %)
22 × 145 mm (planche)2 × 300 cm + 2 × 240 cm10,8 m1,02 m (9 %)
90 × 90 mm (poteau)7 × 240 cm16,8 m2,21 m (13 %)
45 × 45 mm (tasseau)13 × 240 cm31,2 m2,38 m (8 %)
27 × 145 mm (lame de platelage)1 × 240 cm2,4 m0,39 m (16 %)

Trait de scie compté : 3 mm par coupe, plus 1 cm de recoupe par barre pour équerrer les bouts. Longueurs vendues : celles que vous avez saisies, sinon les longueurs courantes du tableau des sections (à vérifier chez votre fournisseur).

Fournitures

FournitureQuantité
Plots béton sous les poteaux
un par poteau ; dimension et profondeur hors gel selon votre sol (voir le guide des plots)		8 plots
Pieds de poteau métalliques (platine ou étrier réglable) pour 90 × 908 pieds
Boulons de charpente Ø 10 à 12 mm avec rondelles (ceinture, jambes de force, poteaux d'accès)
2 par poteau pour la ceinture, 2 par jambe de force, 2 par poteau de garde-corps d'accès		52 boulons
Sabots (étriers) pour solives 45 × 145
avec les pointes crantées ou vis indiquées par le fabricant		8 sabots
Lames de platelage 27 × 145 mm
5,6 m² de plancher, jeu de 5 mm, + 10 % de coupes		42 m linéaires
Vis inox de platelage 5 × 50 mm
2 par lame sur chaque solive		228 vis
Vis inox 5 × 70 mm pour les barreaux
2 en bas, 2 en haut par barreau		104 vis
Charnières de portillon (extérieur, inox ou galvanisées)
le portillon s'ouvre vers la plateforme, jamais vers le vide		2 charnières
Loquet à fermeture automatique
posé côté échelle, en haut, hors de portée d'un jeune enfant depuis la plateforme		1 loquet
Vis de fixation des lisses basses dans le plancher de la plateforme (6 × 120 mm)
1 tous les 40 cm		20 vis
Panneaux de toiture 250 × 125 cm (support de couverture)
5,91 m² pour les deux versants + 10 % de coupes		3 panneaux
Couverture (surface à couvrir, hors recouvrements du produit choisi)5,9 m²
Closoir ou faîtage de la couverture2,2 m linéaires
Voile de contreventement OSB3 (ou contreplaqué CTB-X) 9 mm, panneaux 250 × 125 cm
11,59 m² de murs, ouvertures déduites, + 10 % ; vissé sur toutes les faces extérieures avant la toiture : c'est le contreventement définitif des murs		5 panneaux
Vis de voile 4 × 40 mm
tous les 15 cm sur les rives du panneau, 30 cm sur les montants intermédiaires		350 vis
Pare-pluie (écran souple de sous-bardage)
agrafé sur le voile, lés recouverts de 10 cm ; recommandé		14 m²
Tasseaux 22 × 45 mm (lame d'air ventilée sous le bardage)
verticaux au droit des montants, + 10 % ; grille anti-rongeurs en pied		22 m linéaires
Bardage en lames (largeur utile 12 cm)
11,59 m² de murs, ouvertures déduites, + 10 % de coupes		107 m linéaires
Vis de bardage inox
2 par lame à chaque tasseau croisé		322 vis
Fenêtre ou châssis fixe pour un passage de 60 × 50 cm
à fabriquer ou à acheter aux cotes du passage, jeu de pose selon le produit		1 châssis
Vis d'ossature 6 × 90 mm
4 par montant (2 en pied, 2 en tête), 16 pour les angles		156 vis
Vis ou pattes de fixation des chevrons (6 × 140 mm ou équerres)
1 par chevron sur la sablière, 1 sur la faîtière		20 fixations
Points de vigilance pour vos dimensions
  • Garde-corps d'1 m sur les trois côtés libres de la terrasse : barreaux verticaux côté plateforme, aucune pièce horizontale escaladable entre le plancher et la main courante. L'arrivée de l'échelle, entre deux poteaux de garde-corps, se ferme par un portillon qui s'ouvre vers la plateforme (une chaîne ne protège pas un enfant).
  • Ce plan n'est pas une étude de structure : au-delà de 2 m de hauteur de plancher, ou si des adultes montent à plusieurs, faites vérifier plateforme et contreventement par un professionnel.
  • Bois en extérieur : classe d'emploi 3 au minimum pour l'ossature, 4 pour ce qui touche le sol ou les plots.
Hypothèses de calcul
  • Plateforme : poteaux 90 × 90 mm tous les 1,80 m au plus, ceinture 45 × 145 mm boulonnée, solives 45 × 145 mm à 40 cm reprises à chaque file de poteaux intermédiaire par une poutre moisée, platelage 27 × 145 mm, jambes de force à 45°.
  • Cabane : ossature légère 45 × 70 mm posée sur le plancher de la plateforme, en fond de plateforme, porte côté terrasse.
  • Garde-corps à 1 m du plancher (hauteur minimale de la norme NF P01-012 pour les bâtiments, prise comme référence), barreaux verticaux sans pièce horizontale côté plateforme, vides de 11 cm au plus ; portillon à l'arrivée de l'échelle.
  • Bois de structure classé C24 au minimum (marquage CE selon NF EN 14081-1, classe indiquée sur l'étiquette ou la facture) ; en C18, classe courante du sapin de grande surface, les portées de ce plan sont limites : faites-les vérifier.
  • Emprise au sol = projection de la plateforme sur poteaux ; surface de plancher = intérieur de la cabane sous plus de 1,80 m.
  • Toiture : faîtière 45 × 145 mm (2 plis au-delà de 3,20 m) portée par un poteau au milieu de chaque pignon, lui-même sur un montant continu jusqu'à la lisse basse (ou sur un linteau renforcé 2 × 45 × 145 si une ouverture est dessous) ; chevrons 63 × 75 mm de la sablière au faîtage, entaille d'appui de 2,5 cm au plus sur la sablière ; un entrait 45 × 95 mm sur deux couples de chevrons.

PDF à vos cotes

15 € TTC

Le PDF de ce plan à vos dimensions, en plus de ce qui s'affiche ici :

  • les 6 vues cotées (face avant, plateforme vue de dessus, pignon, façade avant, toiture vue de dessus, gabarit d'un chevron)
  • le plan de débit barre par barre (59 barres aux dimensions par défaut), dans l'ordre de coupe
  • les 12 étapes de construction numérotées
  • la check-list sécurité et les hypothèses de calcul

Voir un PDF d'exemple (plan de la même famille, aux dimensions par défaut, marqué « EXEMPLE »).

Paiement StripePDF immédiatSans comptePrix TTC

Prix TTC, montant total payé. Vendu par Lacangel Group (SAS). Paiement par carte bancaire (Apple Pay et Google Pay acceptés) sur la page sécurisée de Stripe, sans compte à créer. Le PDF est fabriqué à la volée avec les dimensions ci-dessus. CGV

Limites de ce plan : largeur de la plateforme (façade) 150 à 250 cm ; profondeur de la plateforme 200 à 350 cm ; profondeur de la terrasse devant la cabane 60 à 120 cm ; hauteur du plancher au-dessus du sol 60 à 200 cm ; hauteur des murs de la cabane 120 à 160 cm ; pente du toit 25 à 45 ° ; débord de toiture 0 à 20 cm ; largeur de passage de porte 50 à 70 cm ; hauteur de passage de porte 90 à 130 cm. Hors de ces bornes, le calcul est refusé : au-delà, faites dimensionner la structure par un professionnel (Eurocode 5, DTU 31.1).

À quoi ressemble le PDF

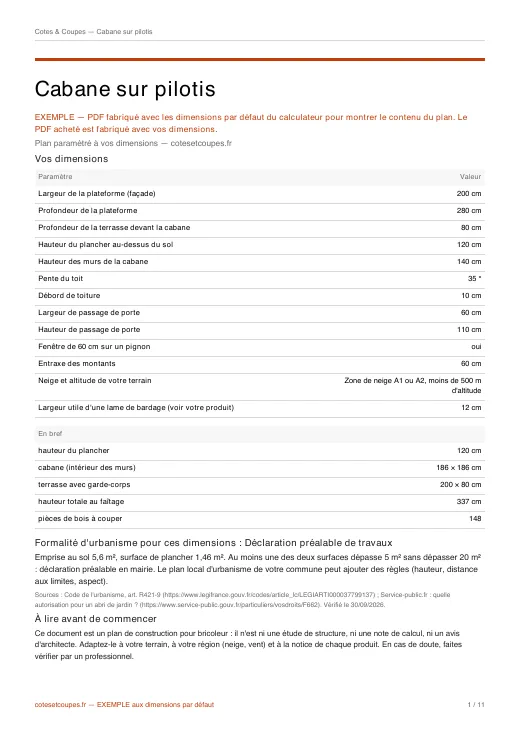

Première page d'un PDF d'exemple (cabane sur pilotis) : dimensions, résumé et formalité d'urbanisme
page de garde
Page des vues cotées d'un PDF d'exemple (cabane sur pilotis)
page des vues

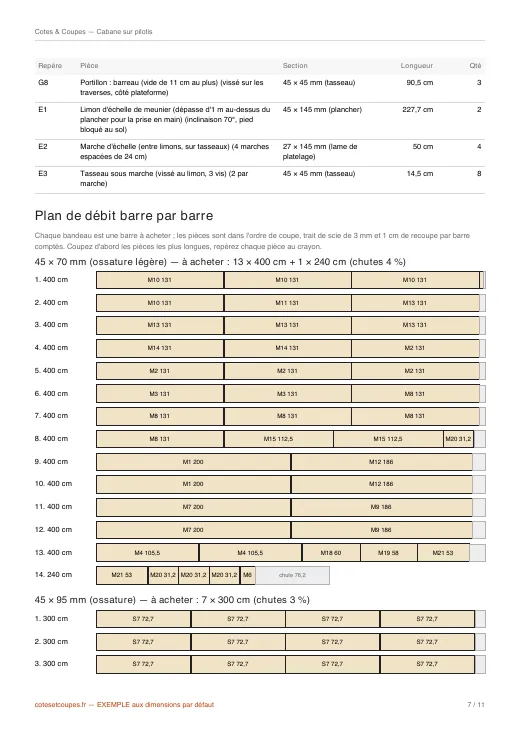

Page de la liste des pièces et du plan de débit d'un PDF d'exemple (cabane sur pilotis)
page de débit

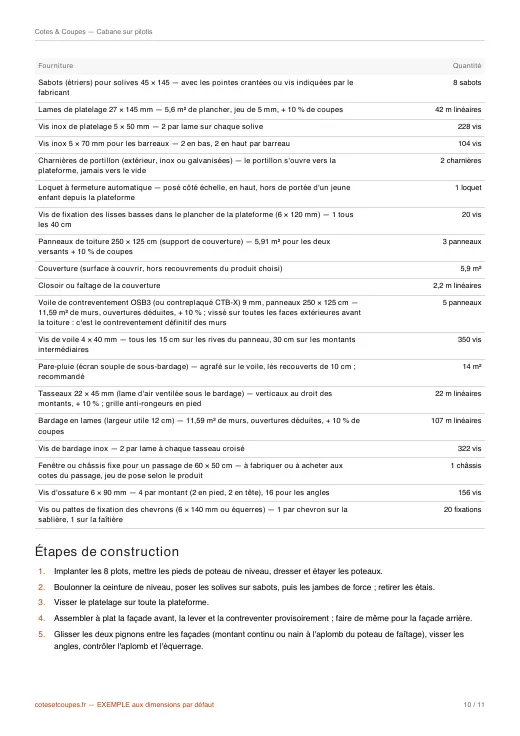

Page des étapes de construction et de la check-list sécurité d'un PDF d'exemple (cabane sur pilotis)
page des étapes

Pages réelles du PDF d'exemple « Cabane sur pilotis », fabriqué par le même programme aux dimensions par défaut et marqué « EXEMPLE ». Le vôtre reprend exactement les cotes saisies dans le calculateur. Ouvrir le PDF d'exemple.

Ce que vous recevez

  • les 6 vues cotées (face avant, plateforme vue de dessus, pignon, façade avant, toiture vue de dessus, gabarit d'un chevron)
  • le plan de débit barre par barre (59 barres aux dimensions par défaut), dans l'ordre de coupe
  • les 12 étapes de construction numérotées
  • la check-list sécurité et les hypothèses de calcul
  • un fichier PDF A4 à imprimer ou à garder sur téléphone, téléchargé dès le paiement et envoyé par e-mail

15 € TTC — obtenir le PDF

Téléchargement immédiat · PDF A4 à imprimer · prix TTC · lien aussi envoyé par e-mail

Prix TTC, montant total payé. Vendu par Lacangel Group (SAS). Paiement par carte sur la page sécurisée de Stripe.

Pourquoi prendre le PDF

Ce que vous gagnez

  • Une liste de bois prête pour le magasin : barres à acheter par section et par longueur.
  • Moins de chutes : chaque barre est découpée sur le papier avant de l'être à la scie, trait de scie compté.
  • Pas de recalcul au crayon : les cotes de chaque pièce sont celles de vos dimensions.
  • Un ordre de travail : étapes numérotées, check-list sécurité à lire avant la première coupe.
  • Tout sur papier ou sur téléphone : un seul PDF A4, à emporter à l'atelier.

Pour qui

  • Vous construisez une cabane pour vos enfants ou pour le jardin, à vos dimensions.
  • Vous voulez des cotes précises pour la structure et le nombre de plots.
  • Vous acceptez les limites affichées : pas de plan fixé dans un arbre vivant, garde-corps au-delà de 1 m.

Avant d'acheter

Mon magasin ne vend pas ces longueurs de bois.

Dans les réglages avancés du calculateur, entrez les longueurs de votre fournisseur (par exemple 240, 300, 400) : la liste de coupe est refaite avec elles, et le PDF reprend ces mêmes longueurs.

Je ne suis pas encore sûr de mes dimensions.

Le calcul est gratuit : changez les dimensions autant que vous voulez avant de payer. Le PDF est fabriqué avec les valeurs affichées au moment de la commande.

Je veux voir à quoi ressemble le PDF.

Un PDF d'exemple complet d'un plan de la même famille, marqué « EXEMPLE », s'ouvre gratuitement depuis cette page : même programme, mêmes rubriques que le vôtre.

Et si le PDF ne correspond pas à mes dimensions ?

Écrivez-nous : nous le corrigeons ou nous le remboursons (garantie légale de conformité, CGV article 6).

15 € TTC — obtenir le PDF à mes cotes

Téléchargement immédiat · PDF A4 à imprimer · prix TTC · lien aussi envoyé par e-mail

Sommaire de la page

Comment le plan est construit

Les poteaux 90 × 90 mm sont posés sur des pieds métalliques et des plots béton, jamais enterrés nus. Une ceinture 45 × 145 mm boulonnée aux poteaux porte des solives sur sabots à 40 cm d'entraxe, puis un platelage 27 × 145 mm. Des jambes de force à 45° dans les deux directions empêchent la plateforme de se déformer en parallélogramme : c'est la pièce qu'on oublie le plus souvent.

Sur la terrasse, les poteaux montent jusqu'à la main courante, à 1 m au-dessus du plancher. Les barreaux verticaux laissent 11 cm de vide au plus et il n'y a pas de lisse basse horizontale qui ferait échelle. L'échelle de meunier est inclinée à 70° et ses limons dépassent d'un mètre pour se tenir en arrivant.

Des cotes claires pour chaque pièce de la structure

Plots, plancher, ossature : le PDF met chaque pièce cotée sur ses vues, avec les étapes dans l'ordre et la check-list sécurité.

15 € TTC — obtenir le PDFTéléchargement immédiat · prix TTC · sans compte

Régler la hauteur

La hauteur du plancher change la longueur des poteaux et des limons d'échelle, le nombre de marches et la hauteur totale au faîtage, affichée dans le résumé. C'est cette hauteur qui compte pour le voisinage et le PLU ; la formalité, elle, dépend de l'emprise au sol : la plateforme entière compte, car elle repose sur des poteaux.

Ce que le PDF ajoute

  • les vues cotées de la face avant, de la plateforme, du pignon et de la toiture ;
  • le plan de débit barre par barre et l'ordre de montage (plateforme étayée avant les jambes de force) ;
  • la check-list sécurité du travail en hauteur.
Au-delà de 2 m de plancher, ou si plusieurs adultes doivent monter, faites vérifier la plateforme par un professionnel. Ce plan n'est pas une étude de structure.
Sécurité. Ce plan n'est pas une étude de structure. Outils, protections, travail en hauteur : lisez nos règles de sécurité et les limites des plans avant de commencer.

À voir aussi

plan à vos cotes
Cabane dans les arbresPlateforme sur poteaux autour d'un arbre, sans rien fixer au tronc : trémie calculée, solives, garde-corps d'1 m, échelle et plots. Calcul gratuit.Calcul gratuit · PDF 15 € TTC
Cadre de plancher en bois posé sur des pieux vissés métalliques, en cours de construction sur un lit de gravier
Fondations sur plotsCalculez le nombre de plots sous un abri, une cabane ou une terrasse, leur entraxe réel et le volume de béton à couler. Plots coulés ou réglables.Outil gratuit
Deux équerres de menuisier, un ciseau à bois et un crayon de charpentier sur fond blanc
Sécurité et limitesCe que nos plans calculent, ce qu'ils ne remplacent pas (étude de structure, avis d'un professionnel) et les règles de sécurité de base sur un chantier bois.
plan à vos cotes
Cabane d'enfant au solCabane de jeu en bois à 2 pentes à vos dimensions : pièces cotées en 45 × 70, bois à acheter optimisé, panneaux, bardage, vis et plots. Calcul gratuit.Calcul gratuit · PDF 12 € TTC
plan à vos cotes
Cabane en palettesCombien de palettes EUR pour une cabane ? Choisissez le nombre en façade et sur les côtés : palettes, tasseaux, chevrons, toiture et vis calculés.Calcul gratuit · PDF 12 € TTC

Questions fréquentes

Quelle hauteur de garde-corps pour une cabane ?

Nos plans posent un garde-corps d'1 m au-dessus du plancher dès que la plateforme est en hauteur, en prenant comme référence la norme NF P01-012 qui fixe cette hauteur minimale pour les garde-corps des bâtiments, avec des vides de 11 cm au plus entre barreaux.

Faut-il déclarer une cabane sur pilotis ?

La plateforme sur poteaux crée de l'emprise au sol. Au-delà de 5 m² d'emprise ou de surface de plancher, une déclaration préalable est nécessaire, au-delà de 20 m² un permis. Le calculateur applique ces seuils à vos dimensions.

Sources
