Plan de construction d'une table en bois
Une table à plateau en lames 27 × 145 mm, pieds 70 × 70 mm et ceinture 45 × 95 mm. Le calcul donne le nombre de lames (et la largeur de la dernière, à refendre), les traverses et la hauteur de passage sous la ceinture.
Limites de ce plan : longueur du plateau 80 à 220 cm ; largeur du plateau 60 à 100 cm ; hauteur 70 à 80 cm ; débord du plateau au-delà des pieds 5 à 15 cm. Hors de ces bornes, le calcul est refusé : au-delà, faites dimensionner la structure par un professionnel (Eurocode 5, DTU 31.1).
À quoi ressemble le PDF

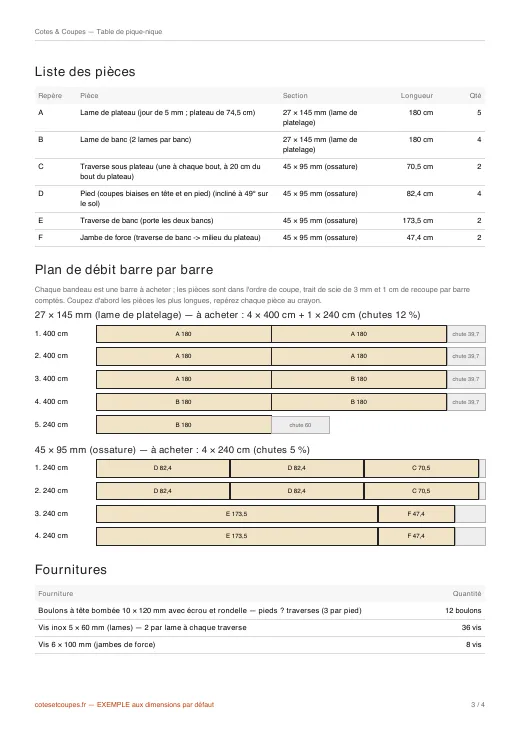

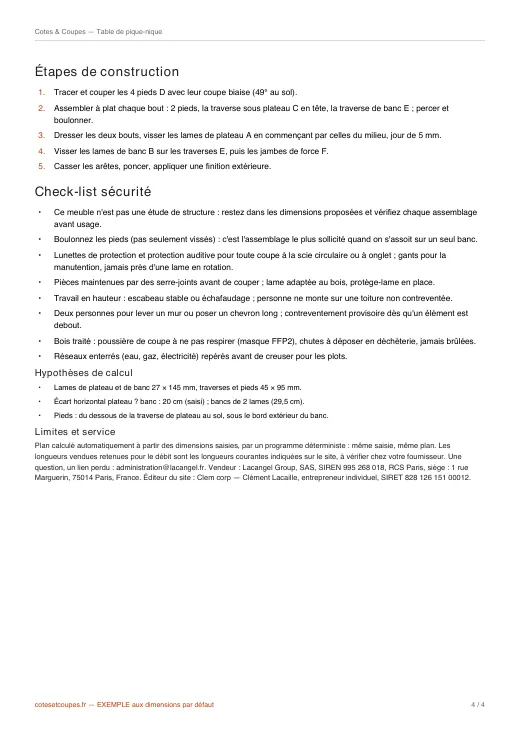

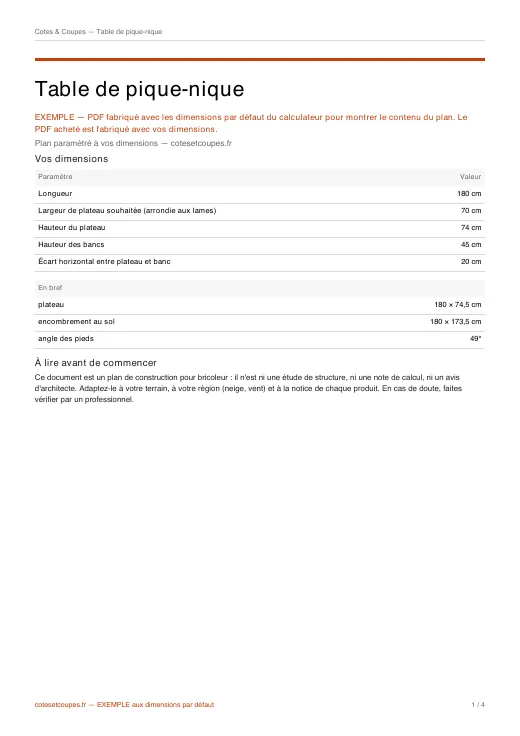

Ces aperçus montrent un autre plan de la même famille : le PDF de ce plan a la même structure, avec ses propres pièces et vues. Pages réelles du PDF d'exemple « Table de pique-nique », fabriqué par le même programme aux dimensions par défaut et marqué « EXEMPLE ». Le vôtre reprend exactement les cotes saisies dans le calculateur. Ouvrir le PDF d'exemple.
Ce que vous recevez
- les 2 vues cotées (face, plateau vu de dessus)
- le plan de débit barre par barre (6 barres aux dimensions par défaut), dans l'ordre de coupe
- les 4 étapes de construction numérotées
- la check-list sécurité et les hypothèses de calcul
- un fichier PDF A4 à imprimer ou à garder sur téléphone, téléchargé dès le paiement et envoyé par e-mail
Téléchargement immédiat · PDF A4 à imprimer · prix TTC · lien aussi envoyé par e-mail
Prix TTC, montant total payé. Vendu par Lacangel Group (SAS). Paiement par carte sur la page sécurisée de Stripe.
Pourquoi prendre le PDF
Ce que vous gagnez
- Une liste de bois prête pour le magasin : barres à acheter par section et par longueur.
- Moins de chutes : chaque barre est découpée sur le papier avant de l'être à la scie, trait de scie compté.
- Pas de recalcul au crayon : les cotes de chaque pièce sont celles de vos dimensions.
- Un ordre de travail : étapes numérotées, check-list sécurité à lire avant la première coupe.
- Tout sur papier ou sur téléphone : un seul PDF A4, à emporter à l'atelier.
Pour qui
- Vous voulez un meuble aux dimensions de votre pièce ou de votre terrasse.
- Vous travaillez en palettes ou en bois du commerce et voulez savoir quoi acheter.
- Vous avez une scie et une visseuse, et aimez avoir les cotes avant de couper.
Avant d'acheter
Mon magasin ne vend pas ces longueurs de bois.
Dans les réglages avancés du calculateur, entrez les longueurs de votre fournisseur (par exemple 240, 300, 400) : la liste de coupe est refaite avec elles, et le PDF reprend ces mêmes longueurs.
Je ne suis pas encore sûr de mes dimensions.
Le calcul est gratuit : changez les dimensions autant que vous voulez avant de payer. Le PDF est fabriqué avec les valeurs affichées au moment de la commande.
Je veux voir à quoi ressemble le PDF.
Un PDF d'exemple complet d'un plan de la même famille, marqué « EXEMPLE », s'ouvre gratuitement depuis cette page : même programme, mêmes rubriques que le vôtre.
Et si le PDF ne correspond pas à mes dimensions ?
Écrivez-nous : nous le corrigeons ou nous le remboursons (garantie légale de conformité, CGV article 6).
9 € TTC — obtenir le PDF à mes cotes
Téléchargement immédiat · PDF A4 à imprimer · prix TTC · lien aussi envoyé par e-mail
Sommaire de la page
Construction
Le piétement (4 pieds et une ceinture vissée entre eux) est assemblé d'abord, puis posé à l'envers sur les lames du plateau, calées à 5 mm : on visse par-dessous à travers des traverses 45 × 45 mm, sans vis apparente sur le dessus. Les jours de 5 mm laissent l'eau s'écouler sur une table d'extérieur ; pour l'intérieur, serrez les lames ou collez un plateau.
Les cotes avant de couper
Le PDF donne chaque pièce repérée et cotée, et le plan de débit pour tirer le meuble du bois au plus juste.
Passage des jambes
Le calcul affiche la hauteur libre sous la ceinture : c'est elle, plus que la hauteur de la table, qui décide du confort assis. Au-delà de 1,60 m entre pieds, la ceinture de 45 × 95 mm devient souple : le calcul le signale.
Ce que le PDF ajoute
- vues cotées de face, de côté et de dessus ;
- plan de débit, étapes numérotées.
